东风D6钩臂垃圾车——伸缩臂

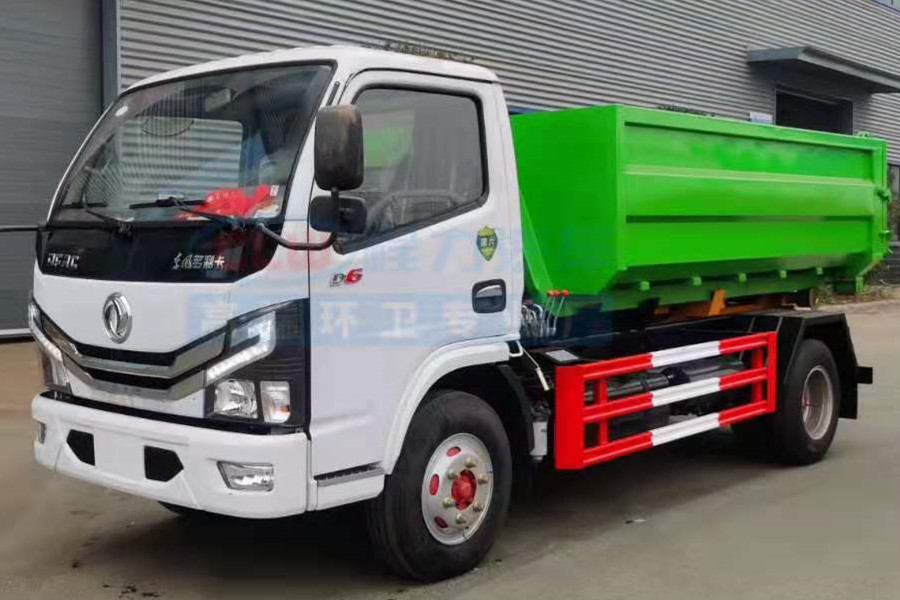

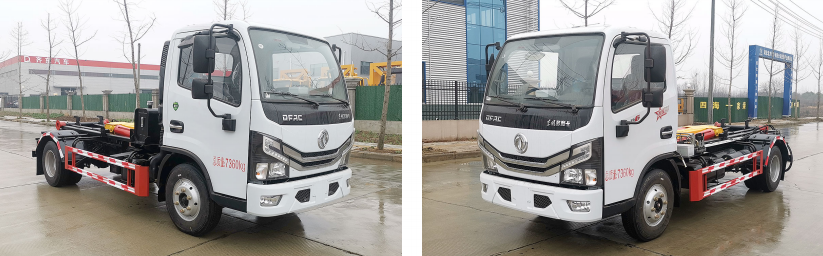

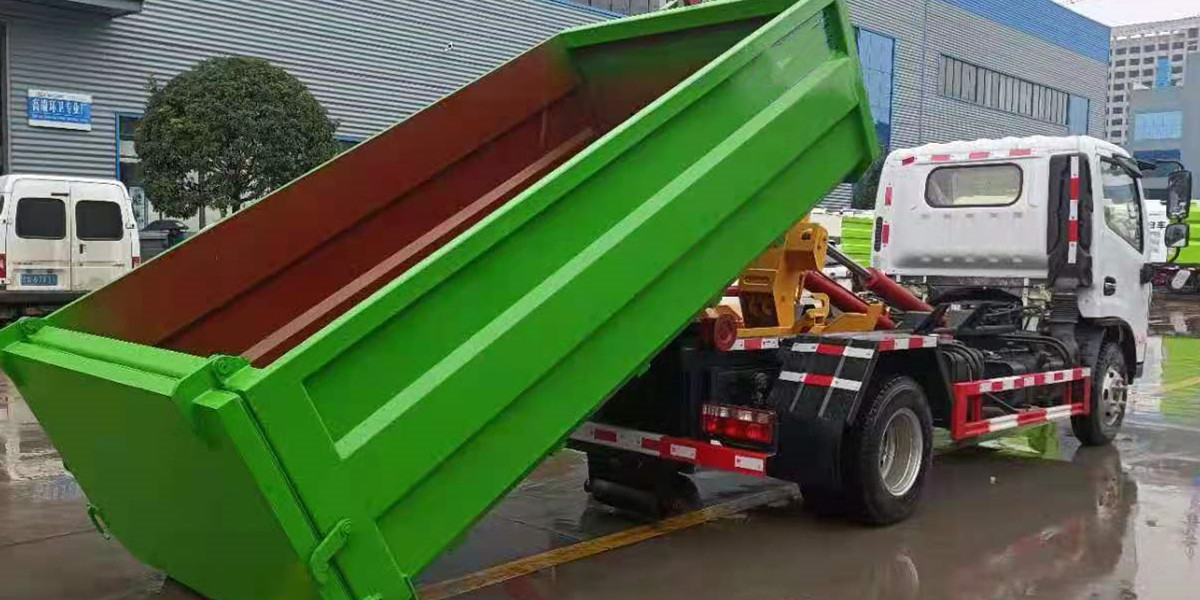

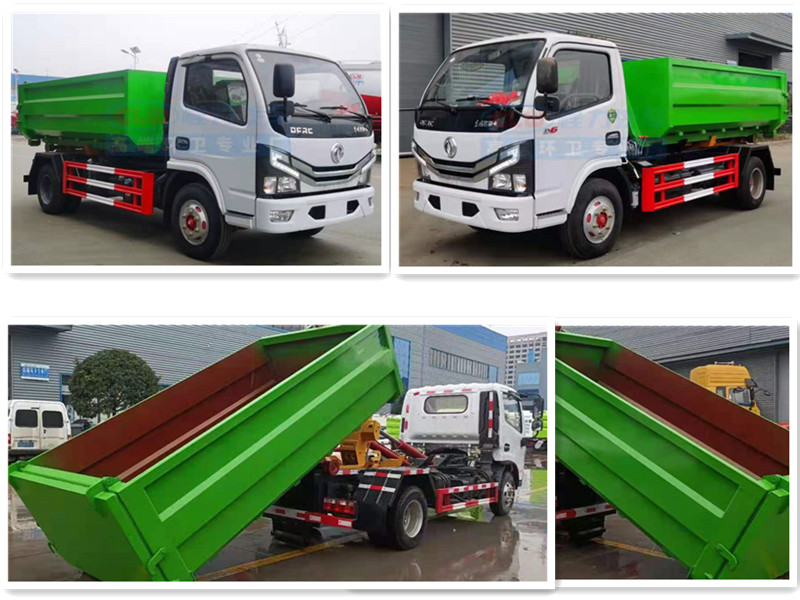

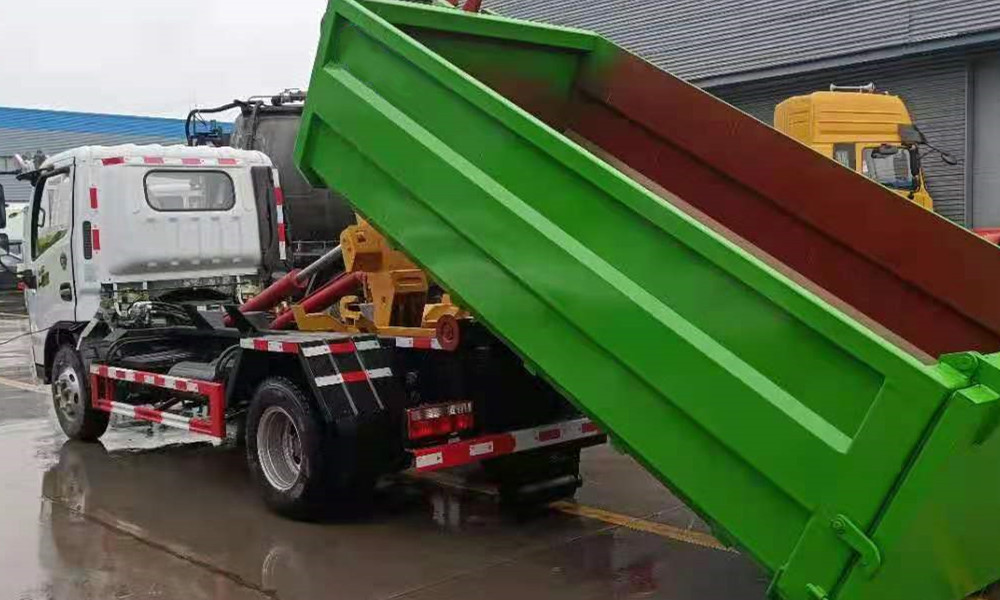

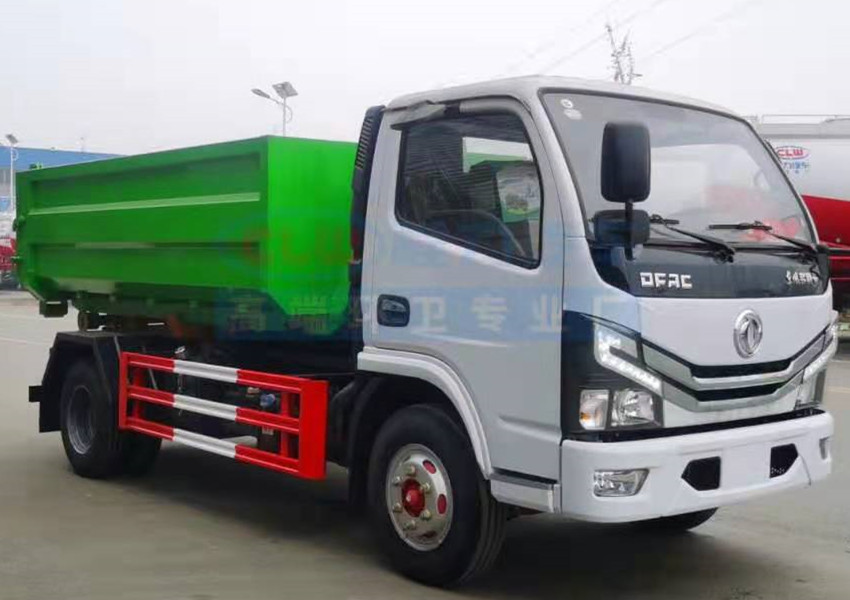

一、实景图

                       的箱体种类多，故适用范围广，在各大城市和多个领域均有使用。

                                               可卸式垃圾车按主臂结构可分为普通臂和伸缩臂两种，

                一、普通臂一般用于小型汽油底盘和小吨位柴油底盘，起勾力一般在3-8吨左右，用于转运小

               二、伸缩臂主要用于柴油底盘，起勾力在5-35吨，臂可伸缩，带横向液压锁，因起勾力强，常

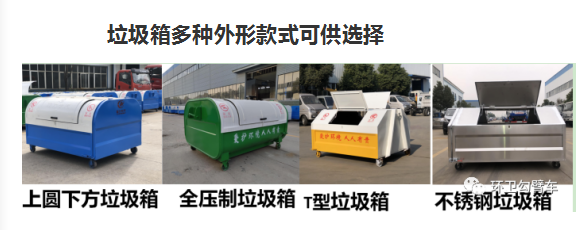

                                                          勾臂垃圾车可运输的箱体

                1、生活垃圾箱和建筑垃圾箱，容积一般在3-35方不等，因单个箱体的容积大，可几天转

               2、移动压缩箱和分体箱，容积一般在8-25方不等，城市街道的垃圾站基本都用这种，常

                                         来电享8.8折优惠   186-7220-4448  程经理

     常规配置：

                 底盘配置：东风股份底盘，D6驾驶室，3308轴距，常配云内126全柴136玉

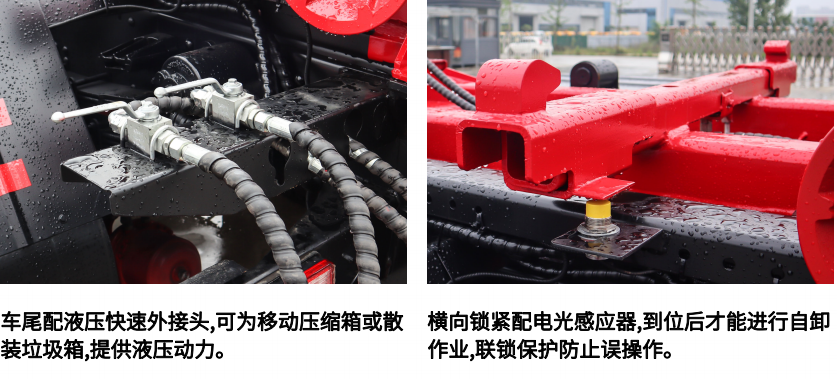

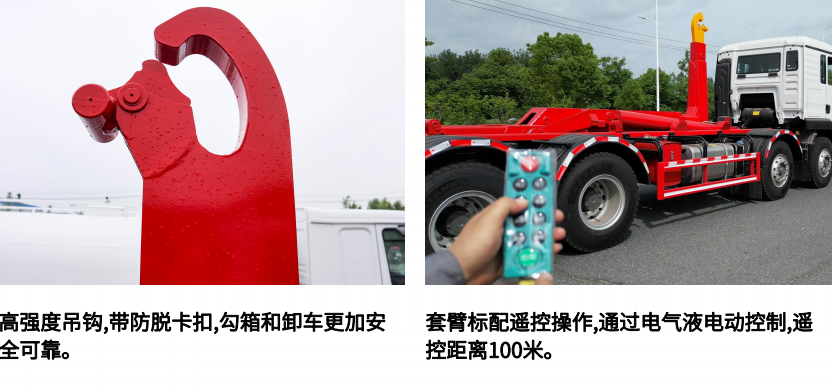

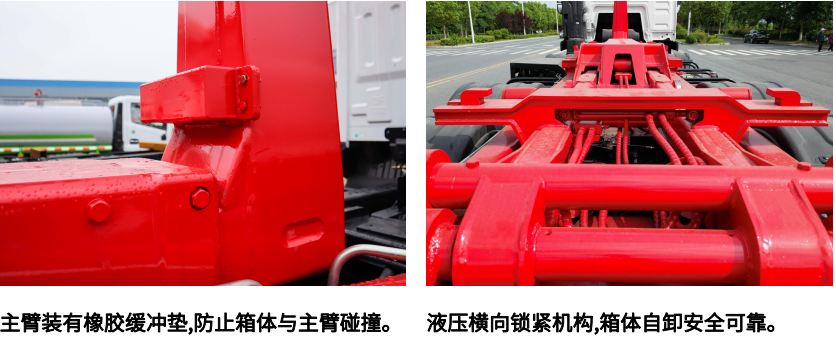

             上装配置：勾臂设备由液压系统、操作系统、拉臂组成。大臂双缸举升, 高强度合金一体

                                        来电享8.8折优惠 186-7220-4448 程经理

1、操作方式

            1.行驶操作：行驶按一般汽车驾驶方法进行，行驶前应将车厢回复到初始位置，同时将取力器操作手柄推分开                位置

           （电控系统将电磁离合器电源关闭），使取力器处于停止工作状态。

2、作业操作：

            2.1 垃圾箱的钩装作业

     步骤1：

            拉起驾驶室内手刹手柄，使车辆处于驻车状态。

     步骤2：

           拿起驾驶室内电控操纵盒，先将盒上电源开关打开，使电源接通，电磁离合器工作（或将取力器操作手柄扳结合             位置）；

           接着操纵盒上的勾臂旋钮“伸”位置不松手，主拉臂开始工作，拉臂油缸伸出，主拉臂绕翻转翻转架前铰链轴旋             转，

           拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准，松开旋钮。

    步骤3：

          下车观察垃圾厢后门下端锁紧手柄是否处于锁紧状态，如没有处于锁紧状态，应扳动锁紧手柄，确保垃圾厢后门             锁紧手

           柄把垃圾厢后门与垃圾厢锁紧在一起。

    步骤4：

           观察垃圾厢垃圾投入门是否关闭，并让垃圾投入门处于锁紧状态，确保垃圾投入门锁紧后，方可进入一步操作。

    步骤5：

           当拉臂钩钩对准厢体弯钩时，扭住操纵盒上的勾臂旋钮“缩”位置不放，主拉臂油缸回收，拉臂钩钩住厢体弯               钩，垃圾厢

           开始吊起，并继续勾上车。

    步骤6：

          当垃圾厢体落放到副车架上后，松开盒勾臂旋钮，扭动操纵盒上的车厢按扭“锁紧”位置，锁紧油缸伸出，将主            拉臂与副

          拉臂牢固锁紧在一起。

    步骤7：

           扭动盒上的电源旋钮，断开电控电源（或将取力器操作手柄扳分离位置）；

保养维护

            应严格按规定保养垃圾车，使各系统、各装置经常处于良好的技术状态，充分发挥其效能，减少油耗、节省开                支，大限度地延

            长垃圾车的使用寿命。

（一）底盘保养

           底盘应严格遵守其使用说明书的规定，进行日、周例行保养。

（二）作业装置保养

          作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态，允许其保养同底盘保            养同步进行。

1.日保养

         日保养主要以清洁、内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

          作业100h保养以紧固。

       （1）检查紧固车厢、作业装置、轴等部位的连接螺栓；

       （2）按时对各润滑点加注润滑脂或润滑油；

       （3）检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等，并检查有无油液 渗漏现象；

       （4）检查取力器工作是否正常。

3.作业500h保养

        作业500h保养以调整为。

      （1）各作业装置中的零部件是否有轻微变形，必要时给予校正；

      （2）检查密封胶条的磨损情况，必要时更换；

      （3）检查液压元件是否能正常工作，必要时应拆检或更换。如果有油液渗漏现象，应更换密封件；

4.作业1500h保养

       作业1500h保养是对各作业装置进行全面技术检查和调整，消除隐患。

     （1）检查并修复各处焊缝，特别是各重要部位的焊缝；

     （2）检查各装置零部件的磨损和操作情况，对磨损和操作严重者应予更换；

     （3）检查各液压元件。

     （4）清洗液压油箱，各滤油器、空气滤清器和液压管路，更换液压油。对有损伤的密封件和软管应予及时更换；
